产品选型表
| 器件型号1 | PGC1K | PGC2K | PGC4K | PGC7K | PGC10K | ||
| 逻辑资源 | 逻辑单元 | 1276 | 2428 | 4761 | 7104 | 9907 | |
| LUTs | 1064 | 2024 | 3968 | 5902 | 8256 | ||
| Flip-Flop | 1596 | 3036 | 5952 | 8880 | 12384 | ||
| RAM资源 | 分布式RAM（Kbit） | 11 | 16 | 39 | 56 | 78 | |
| 内嵌9K块RAM（个） | 7 | 8 | 11 | 26 | 45 | ||
| 块存储器（Kbit） | 63 | 72 | 99 | 234 | 405 | ||
| Flash资源 | 用户可用嵌入式Flash最大容量（Kbits）2 | 350 | 80 | 1520 | 2070 | 3016 | |
| 时钟资源 | 锁相环PLL/Global Clock | 1/16 | 2/16 | 2/16 | 2/16 | 2/16 | |
| I/O资源 | IO Banks | 4 | 6 | 6 | 6 | 6 | |
| 最大用户I/O | 207 | 207 | 280 | 336 | 384 | ||
| 最大差分对 | 14 | 14 | 18 | 21 | 24 | ||
| 硬核资源 | I2C 硬核 | 2 | 2 | 2 | 2 | 2 | |
| SPI 硬核 | 1 | 1 | 1 | 1 | 1 | ||
| 定时器/计数器 硬核 | 1 | 1 | 1 | 1 | 1 | ||
| 片上振荡器 | 1 | 1 | 1 | 1 | 1 | ||
| 上电启动时间（ms） | 2.264 | 2.264 | 3 | 4.67 | 7.3 | ||
| 封装 | 尺寸(mm) | 间距(mm) | 用户IO/差分对 | ||||
| UWG364 | 2.5 x 2.5 | 0.4 | 29/33 | ||||
| UWG49 | 3.2 x 3.2 | 0.4 | 39/5 | ||||
| UWG81 | 3.8 x 3.8 | 0.4 | 64/10 | ||||
| SSBG256 | 9 x 9 | 0.5 | 207/14 | 207/14 | |||
| LPG100 | 14 x 14 | 0.5 | 80/4 | 80/4 | |||
| LPG144 | 20 x 20 | 0.5 | 112/4 | 112/4 | 115/9 | 115/9 | |
| MBG256 | 14 x 14 | 0.8 | 207/14 | 207/14 | 207/18 | 207/19 | |
| FBG256 | 17 x 17 | 1 | 207/14 | 207/14 | 207/18 | ||
| MBG324 | 15 x 15 | 0.8 | 280/18 | ||||
| MBG400 | 17 x 17 | 0.8 | 336/21 | ||||
| MBG484 | 19 x 19 | 0.8 | 384/24 | ||||
| 备注： 1、PGC1K/PGC2K支持G版（通用型）和L版（低功耗）器件；PGC4K支持L版和D版（Dual Boot功能）器件；PGC7K/PGC10K支持D版器件。 2、不使用Dual Boot功能时，Flash剩余的最大容量。 3、29/3表示29个用户I/O，3对真差分输出管脚，其他数字表示相同意思。 4、UWG以及SSBG封装只适用于1.2V 低电压版本器件。 |
|||||||
技术文档
-
PK03028_PGC4KLS_SBG81
2023.12.11
-
PK03027_PGC10KD_MBG400 2023.12.11
-
PK03026_PGC10KD_MBG484 2023.12.11
-
PK03024_PGC4KD_LPG144 2023.12.11
-
PK03023_PGC4KL_UWG81 2023.12.11
-
PK03022_PGC4KL_SSBG256 2023.12.11
-
PK03021_PGC4KD_MBG400 2023.12.11
-
PK03020_PGC4KD_MBG332 2023.12.11
-
PK03019_PGC4KD_MBG324 2023.12.11
-
PK03018_PGC4KD_MBG256 2023.12.11
-
PK03017_PGC1KG_LPG100 2023.12.11
-
PK03016_PGC2KG_LPG100 2023.12.11
-
PK03015_PGC4KD_FBG256 (1) 2023.12.11
-
PK03014_PGC7KD_LPG144 2023.12.11
-
PK03013_PGC7KD_MBG332 2023.12.11
-
PK03012_PGC7KD_MBG256 2023.12.11
-
PK03011_PGC7KD_MBG400 2023.12.11
-
PK03010_PGC7KD_FBG484 2023.12.11
-
PK03009_PGC1KL_UWG36 2023.12.11
-
PK03008_PGC2KL_SSBG256 2023.12.11
-
PK03007_PGC1KG_LPG144 2023.12.11
-
PK03006_PGC1KG_MBG256 2023.12.11
-
PK03005_PGC1KG_FBG256 2023.12.11
-
PK03004_PGC2KG_LPG144 2023.12.11
-
PK03003_PGC2KL_UWG49 2023.12.11
-
PK03002_PGC2KG_FBG256 2023.12.11
-
PK03001_PGC2KG_MBG256 2023.12.11
-
UG030010_Compact系列CPLD开发软件用户指南 2023.12.11
-
UG030009_Compact系列单板硬件设计用户指南 2023.12.11
-
UG030008_Compact系列GTP用户指南 2023.12.11
-
UG030007_Compact系列CPLD嵌入式硬核用户指南 2023.12.11
-
UG030006_Compact系列CPLD嵌入式Flash（EFlash）用户指南 2023.12.11
-
UG030005_Compact系列CPLD输入输出接口（IO）用户指南 2023.12.11
-
UG030004_Compact系列CPLD配置（Configuration）用户指南 2023.12.11
-
UG030003_Compact系列CPLD时钟资源(Clock & PLL)用户指南 2023.12.11
-
UG030002_Compact系列CPLD专用RAM模块（DRM）用户指南 2023.12.11
-
UG030001_Compact系列CPLD可配置逻辑模块（CLM）用户指南 2023.12.11
开发板及套件
-
入门级FPGA/CPLD学习评估平台可用于《数字逻辑电路》、《数字系统设计与FPGA专题实验》、《可编程逻辑器件原理及其应用》等课程教学使用查看详情 -
墨水屏TCON控制板可以用于各类（包括但不限于LCD屏，墨水屏）等显示类产品的控制及信号转接查看详情 -

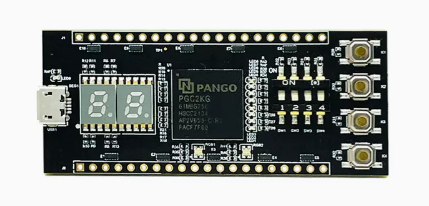

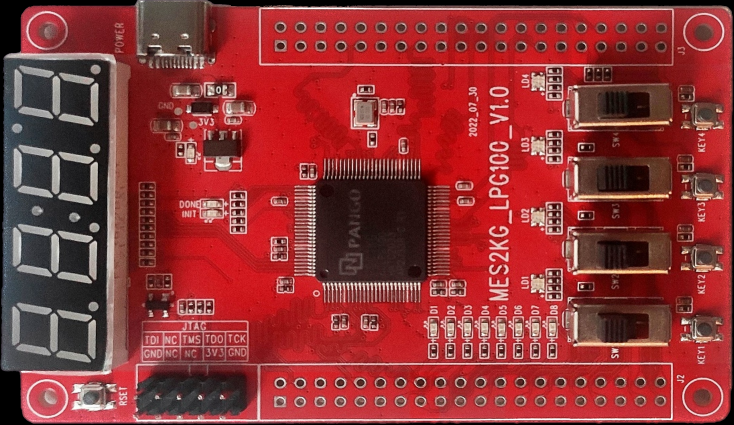

PGC1KG/PGC2KG开发板（盘古1K/2K）1路Type-c 口（电源接口）
1路Jtag 接口（调试接口）
查看详情 -

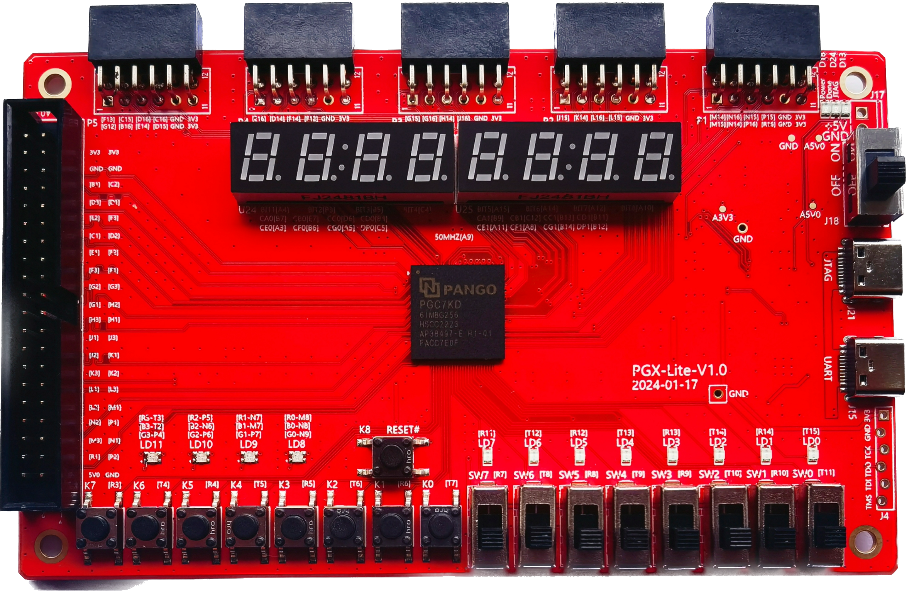

PGC7KD/PGC4KD开发板（盘古PGX-Lite)启动方式：支持内置 flash
1路Type-c 串口查看详情 -

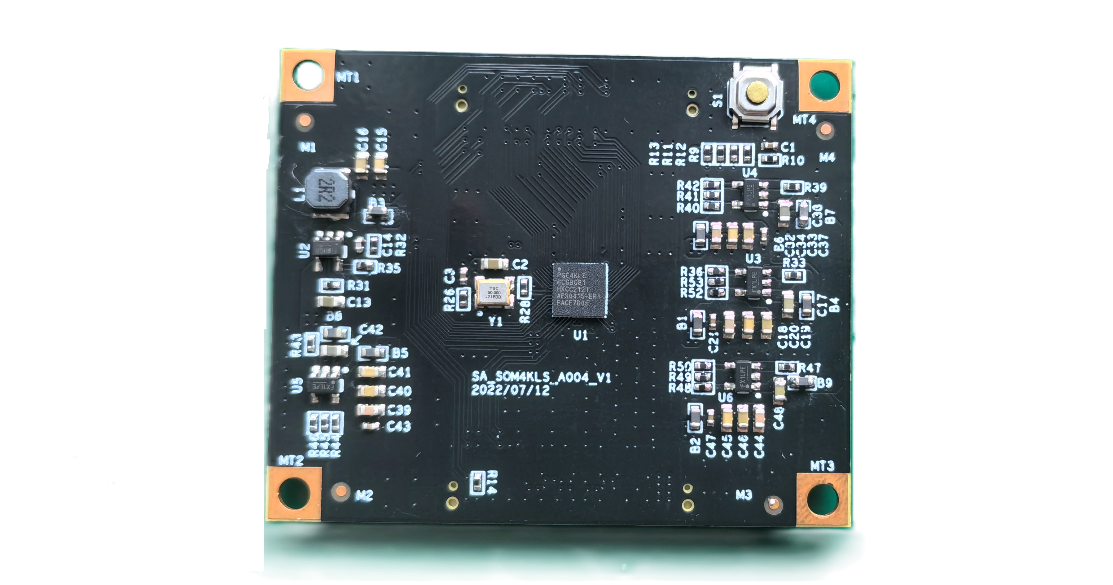

SA_SOM4KLS_A004PGC4KLS核心板，帮助客户实现低成本高性能的视频数据处理业务，如墨水屏\视频HUB\智能家居等查看详情 -

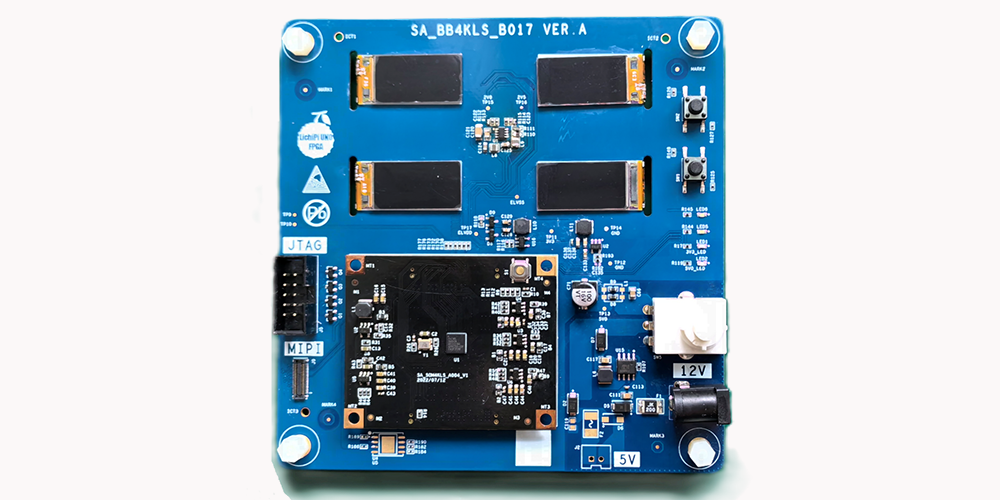

SA_BB4KLS_B017视频处理评估板，以SA_SOM4KLS_V1核心板为基础开发的显示评估板查看详情 -

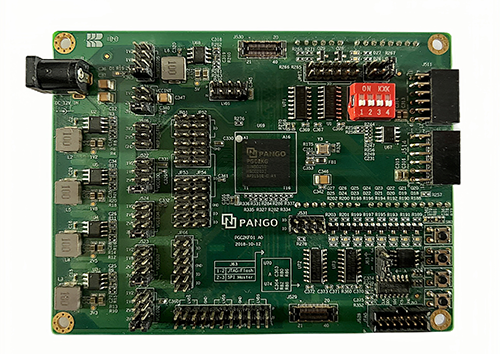

PGC2K-MBG256 DEMO板采用 12V 直流供电查看详情
